⼤⾂認定による壁倍率及び
接合部検討⽤壁倍率
◼︎木造軸組工法用

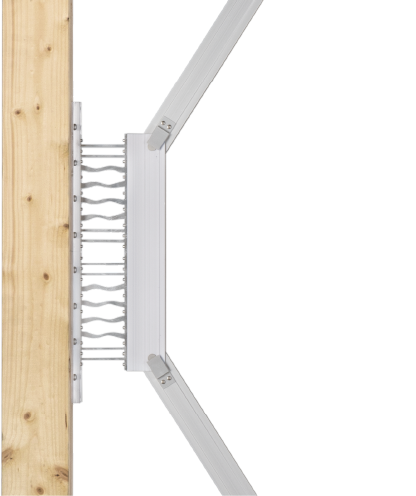

ブレースリー®︎K型 規格表
※スクロールして全内容をご覧になれます。
| 尺モジュール（900～910㎜） 3.5寸柱・4寸柱/床合板取付仕様 | ||||||||
|---|---|---|---|---|---|---|---|---|
| セット記号 | 横架材内法寸法 | 大臣認定番号 | 壁倍率 | 接合部 検討用 壁倍率 |
偏心 検討用 壁倍率 |
建物全体 強度計算用 短期許容 せん断耐力 |
柱頭柱脚 金物算定用 短期許容 せん断耐力 |
偏心検討用 短期許容 せん断耐力 |
| BLK-SH-1 | 3,000㎜以下 ～2,800㎜超え |
FRM-0691 |
2.7倍 | 4.9倍 | 3.1倍 | 4.95ｋN | 8.60ｋN | 5.45ｋN |
| BLK-S-1 | 2,800㎜以下 ～2,600㎜超え |
FRM-0692 |
3.5倍 | 6.29ｋN | ||||
| BLK-SS-1 | 2,600㎜以下 ～2,400㎜以上 |
|||||||
| メーターモジュール（1,000㎜） 3.5寸柱・4寸柱/床合板取付仕様 | ||||||||
|---|---|---|---|---|---|---|---|---|
| セット記号 | 横架材内法寸法 | 大臣認定番号 | 壁倍率 | 接合部 検討用 壁倍率 |
偏心 検討用 壁倍率 |
建物全体 強度計算用 短期許容 せん断耐力 |
柱頭柱脚 金物算定用 短期許容 せん断耐力 |
偏心検討用 短期許容 せん断耐力 |
| BLK-MH-1 | 3,000㎜以下 ～2,920㎜超え |
FRM-0693 |
2.6倍 | 2.9倍 | 5.12ｋN | 5.63ｋN | ||
| 2,920㎜以下 ～2,870㎜超え |
FRM-0694 |
2.7倍 | 3.1倍 | 5.40ｋN | 5.94ｋN | |||
| 2,870㎜以下 ～2,800㎜超え |
FRM-0695 |
2.7倍 | 3.1倍 | 5.37ｋN | 5.91ｋN | |||
| BLK-M-1 | 2,800㎜以下 ～2,600㎜超え |
FRM-0696-1 |
3.0倍 | 3.5倍 | 6.07ｋN | 6.68ｋN | ||
| BLK-MS-1 | 2,600㎜以下 ～2,400㎜以上 |
|||||||
◼︎共通仕様
※スクロールして全内容をご覧になれます。
共通仕様 |
部位 | 寸法 |
|---|---|---|
| 柱 | 見付105㎜又は120㎜×見込105㎜又は120㎜ | |
| 土台 | 見付105㎜又は120㎜×見込105㎜又は120㎜ | |
| 胴差・桁・梁 | 見付105㎜以上420㎜以下×見込105㎜又は120㎜ | |
| 間柱 | 見付27㎜以上45㎜以下×見込105㎜又は120㎜ | |
| 床合板 | 厚さ12㎜以上30㎜以下 |
- ※木造軸組工法／500㎡以下。
- ※他の耐力壁と併用する場合は、倍率5を限度として倍率を加算できます。
- ※商品仕様の詳細はマニュアルを確認ください。
